下面就從工程實操角度，聊一聊 BNC彎母座定制加工時需要真正關注的要點。

一、為什么需要進行BNC彎母座定制加工？

在設備結構設計階段，接口往往受到多方面限制。

常見定制原因包括：

• 面板空間有限，標準尺寸不匹配

• 接口方向需固定，避免線纜干涉

• 安裝孔位或螺紋規格特殊

• 對信號穩定性或屏蔽性能有更高要求

工程理解：

定制不是“做得更復雜”，而是“讓接口更服帖”。

二、定制加工時的關鍵結構參數

進行BNC彎母座定制前，結構參數一定要明確。

常見定制項：

• 彎角角度（常見90°，也可特殊角度）

• 阻抗規格（50Ω或75Ω）

• 安裝方式（面板安裝 / PCB焊接）

• 螺紋尺寸與長度

• 殼體外形尺寸

工程提醒：

結構參數一旦確定，后期改動成本很高。

三、射頻性能在定制中的控制要點

BNC彎母座雖然是結構件，但本質上仍是射頻接口。

射頻性能控制重點：

• 保持阻抗連續性

• 中心導體與外導體同軸度

• 彎角內部結構合理過渡

• 屏蔽層360°閉合

工程經驗：

彎的是外形，不能彎的是阻抗。

四、材料與表面處理的選擇

定制加工中，材料和鍍層直接影響壽命和可靠性。

常見選擇：

• 黃銅或鈹銅作為導體

• 外殼鍍鎳，觸點鍍金

• 兼顧導電性與耐腐蝕性

實用建議：

工業和戶外設備，更要關注鍍層厚度。

五、定制加工流程一般是怎樣的？

從工程實踐來看，規范流程非常重要。

?? 常見定制流程：
1⃣ 提供結構圖或樣品
2⃣ 明確電氣與安裝要求
3⃣ 打樣確認
4⃣ 小批量試產
5⃣ 批量交付

工程總結：

打樣階段越認真，量產階段越省心。

六、工程師關于定制的幾點建議

最后，分享一些實際項目中的經驗。

盡量提供完整使用場景說明
結構、電氣參數一次確認到位
關注樣品測試結果
選擇有射頻加工經驗的廠家

實戰提醒：

好的定制加工，是“裝上去就不用再改”。

工程師總結

BNC彎母座定制加工，核心在結構與射頻兼顧
合理定制能顯著提升設備可靠性
前期溝通和參數確認尤為關鍵

在復雜設備結構中，一個合適的 BNC彎母座定制方案，往往能解決一整條信號鏈路的問題。

The post BNC彎母座定制加工指南 appeared first on BNC接頭網.

它不是簡單的“換個方向”，而是在工程應用中承擔著明確的功能角色。下面就從實際應用出發，說清楚 BNC彎母座到底有什么作用。

一、什么是BNC彎母座

BNC彎母座，指的是 90°彎角結構的BNC母座接口，通常固定在設備面板或電路板上。

它的基本特征包括：

• BNC母頭結構（內部插孔）

• 彎角設計，常見為90°

• 面板或PCB安裝形式

• 支持50Ω或75Ω阻抗

工程師理解：

彎母座的價值，往往體現在“設備空間不夠用”的時候。

二、在空間受限設備中的作用

很多設備內部結構緊湊，接口如果做成直出，很容易出現走線受阻的問題。

BNC彎母座的優勢：

• 線纜貼合設備外殼走向

• 減少線纜外伸高度

• 避免插頭受力下垂

實際效果：

不只是美觀，更重要的是降低機械應力。

三、在信號穩定性上的作用

從射頻角度看，接口結構直接影響信號表現。

合理設計的BNC彎母座：

• 保持50Ω或75Ω阻抗連續

• 減少接口處信號反射

• 降低高頻信號損耗

工程經驗：

彎的是結構，不是信號路徑。

四、在設備可靠性方面的作用

設備長期運行時，接口承受的機械應力不可忽視。

?? BNC彎母座在可靠性上的體現：

• 降低插頭和線纜下拉力

• 減少接口松動風險

• 提升整體抗震動能力

工程總結：

很多接口故障，其實是“被線拽壞的”。

五、BNC彎母座通常用在哪些場景

BNC彎母座并不是隨便用的，它有非常明確的適用場景。

常見應用包括：

• 視頻監控設備

• 測試與測量?jī)x器

• 通信與射頻模塊

• 工業控制設備

• 教學實驗設備

選型邏輯：

只要接口方向影響走線，就值得考慮彎母座。

六、工程師選用時的幾點建議

在實際選型時，建議重點關注以下幾點：

確認阻抗規格（50Ω / 75Ω）
明確安裝方式（面板 / PCB）
考慮線纜走向與空間布局
關注接口鍍層與機械強度

工程提醒：

一個合適的彎母座，能幫設備省下很多“隱形問題”。

工程師總結

BNC彎母座的核心作用是優化接口方向
同時兼顧信號穩定性與機械可靠性
在緊湊設備和長期運行系統中價值明顯

看似只是“彎了一下”，但在工程應用中，這一彎，往往剛剛好。

The post BNC彎母座有什么作用 appeared first on BNC接頭網.

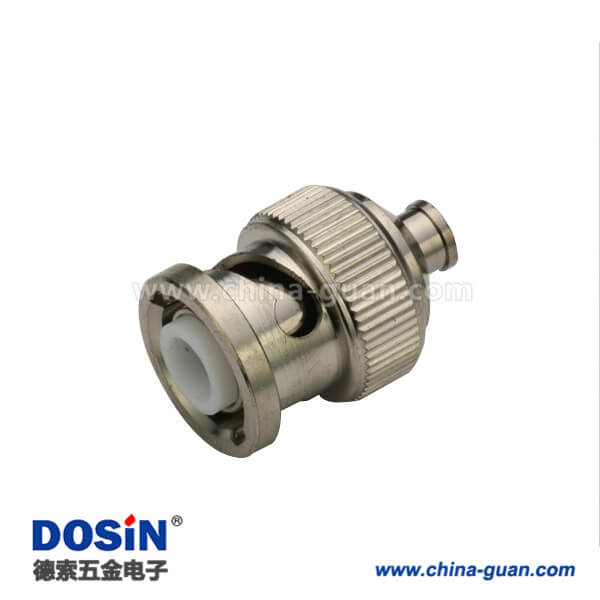

下面就從實際裝配經驗出發，把 BNC直公頭的安裝方法一步步說明清楚。

一、安裝前先確認這幾件事

別急著動手，安裝前的確認往往決定成敗。

重點檢查內容：

• 確認BNC直公頭阻抗（50Ω或75Ω）

• 核對線材型號（如 RG58、RG174、RG316）

• 檢查接頭卡口、中心針是否完好

• 確認采用焊接還是壓接結構

工程提醒：

阻抗或線材選錯，再標準的安裝也救不回來。

二、線纜剝線與處理要點

剝線是BNC直公頭安裝中最容易出問題的一步。

常規處理順序：

• 剝開外護套，保留完整屏蔽層

• 屏蔽層翻開但不散亂

• 介質切口平整

• 中心導體長度按接頭規格控制

經驗總結：

剝線不準，后面全是隱患。

三、中心導體的連接方式

根據BNC直公頭結構不同，中心導體連接方式也不同。

焊接型

• 中心導體焊接到中心針

• 控制焊錫量，避免堆錫

• 避免高溫?fù)p傷介質

壓接型

• 使用匹配模具壓接

• 壓接一次到位，避免二次壓接

• 檢查是否松動

工程建議：

批量加工優先壓接，穩定性更好。

四、屏蔽層與外殼的固定

屏蔽層處理，直接影響抗干擾能力。

正確做法：

• 屏蔽層均勻包覆

• 與接頭外殼實現360°接觸

• 壓接或鎖緊到位

常見錯誤：

屏蔽只接了一半，看著能用，實際容易串?dāng)_。

五、安裝到設備端的注意事項

BNC直公頭安裝到設備時，同樣有講究。

操作要點：

• 對準接口后再插入

• 順時針旋轉卡口至鎖止

• 輕拉確認是否已鎖緊

工程經驗：

BNC不是擰螺絲，是“卡到位”。

六、安裝完成后的檢查與測試

安裝完成后，建議做一個簡單確認。

線纜無異常彎折
接頭無晃動
屏蔽層未外露
簡單信號或通斷測試

實戰提醒：

出廠前多檢查一次，現場就少返工一次。

工程師總結

BNC直公頭安裝并不復雜
真正的關鍵在細節和工藝
規范安裝可顯著提升信號穩定性

在監控、測試和射頻系統中，一個裝得好的BNC直公頭，往往比換更貴的線材更重要。

The post BNC直公頭安裝方法說明 appeared first on BNC接頭網.

下面結合實際工程經驗，從“怎么用、用在哪、用多久”三個角度，聊一聊 BNC公母轉接頭的關鍵使用注意事項。

一、使用前先確認是否“真的需要”轉接

BNC公母轉接頭的本質是 增加一個連接節點。

適合使用的情況：

• 接口性別不匹配

• 臨時調試或測試

• 小范圍接口延長

不建議的情況：

能用一根完整線纜解決的問題，不要依賴多個轉接頭。

工程理解：

轉接頭是“補救方案”，不是長期結構的一部分。

二、阻抗規格必須與系統一致

BNC轉接頭同樣分阻抗，不是“隨便插上就行”。

常見區分：

• 50Ω：射頻通信、測試儀器

• 75Ω：視頻監控、廣播系統

使用注意：

公母轉接頭的阻抗必須與線纜、設備一致，否則容易產生反射和信號畸變。

三、插拔與鎖緊動作要到位

BNC接口采用卡口式結構，對操作規范有要求。

正確使用方式：

• 插入后順時針旋轉

• 確認卡口完全鎖定

• 避免“半鎖”狀態運行

工程經驗：

很多瞬斷問題，都是因?yàn)榭此撇迳狭耍鋵?shí)沒鎖緊。

?? 四、避免讓轉接頭承受機械應力

BNC公母轉接頭不是承重件。

常見錯誤用法：

• 懸空線纜拉扯轉接頭

• 轉接頭長期受彎折力

改善建議：

• 固定線纜

• 使用短轉接或彎頭結構

• 減少接口處受力集中

工程結論：

機械應力往往比電氣老化更早導致失效。

五、關注使用環境對可靠性的影響

環境條件會直接影響轉接頭的壽命與穩定性。

需要重點關注的因素：

• 濕度與腐蝕

• 振動與沖擊

• 溫度變化

工程建議：

工業或戶外應用，應選擇結構緊湊、鍍層穩定的BNC轉接頭。

?? 六、關鍵系統中要做基礎檢查

在重要系統里，轉接頭也值得被“當回事”。

使用前/后建議檢查：

• 中心針是否歪斜

• 插拔是否順暢

• 是否存在松動或氧化

一句話總結：

一個小檢查，往往能避免一次大排查。

工程師經驗總結

在德索精密工業的射頻與視頻項目中，BNC公母轉接頭通常被納入 整體連接可靠性評估，而不是臨時配件。

能不用就不用
必須用就用對
長期用要選高穩定型號

真正穩定的系統，往往從這些“小細節”開始。

The post BNC公母轉接頭使用注意事項|“小轉接”變系統隱患 appeared first on BNC接頭網.

在射頻、視頻和測試系統中，屏蔽性能往往比“能不能連上”更重要。
在工程現場我經常遇到這樣的問題：設備、線纜都沒換，只是多加了一個 BNC公母轉接頭，畫面卻開始有雪花，信號邊沿也變得不干凈。

問題的根源，很多時候就在 轉接頭的屏蔽結構上。

下面從工程師角度，系統拆解 BNC公母轉接頭的屏蔽性能是如何形成的，又是如何被破壞的。

一、BNC公母轉接頭的屏蔽從哪里來？

BNC公母轉接頭本身不“放大”信號，它的價值在于 保持同軸結構的連續性。

屏蔽的核心來源包括：

• 金屬外殼形成的 360° 屏蔽層

• 公頭與母頭外導體的完整接觸

• 中心導體與外殼之間穩定的同軸間距

工程理解：

只要同軸結構被破壞，屏蔽性能就會立刻下降。

?? 二、外殼結構對屏蔽性能的影響

從結構上看，BNC公母轉接頭的外殼不僅是“保護殼”，更是 屏蔽體本身。

高屏蔽外殼應具備：

• 一體式金屬結構

• 足夠的壁厚與機械強度

• 與接口卡口完整接觸

常見問題：

• 外殼過薄

• 裝配松動

• 卡口接觸面積不足

工程結論：

外殼接觸不連續，等于在屏蔽層上“開了縫”。

三、中心導體同軸度對屏蔽的影響

很多人以為屏蔽只和外殼有關，其實 中心導體的位置同樣關鍵。

若出現以下情況：

• 中心針偏心

• 內部絕緣體變形

• 公母接觸不對中

結果往往是：

• 阻抗不連續

• 局部電磁泄漏

• 高頻信號反射增強

工程經驗：

屏蔽不是“擋住就行”，而是要“圍得均勻”。

?? 四、連接界面是屏蔽最薄弱的地方

BNC公母轉接頭最容易出問題的，不是內部，而是 接口接觸面。

常見影響因素：

• 表面鍍層磨損

• 插拔次數過多

• 接觸面氧化

優化方式：

• 選擇鍍鎳或鍍金外殼

• 避免頻繁拆裝

• 在關鍵系統中定期檢查

一句話總結：

屏蔽性能，往往敗在“接觸面細節”。

五、環境因素對屏蔽性能的影響

即使結構設計合理，環境也可能削弱屏蔽效果。

主要環境挑戰：

• 高濕度導致接觸面氧化

• 振動造成微松動

• 溫差引起材料形變

工程建議：

工業或戶外環境，應優先選擇結構緊湊、鍍層穩定的BNC轉接頭。

六、工程應用中的實用結論

在德索精密工業的項目實踐中，BNC公母轉接頭通常被視為 屏蔽鏈路的一部分，而不是簡單的接口適配件。

屏蔽連續性優先于外觀
結構穩定性優先于低成本
關鍵系統盡量減少轉接次數

很多看似“信號問題”，本質其實是 屏蔽完整性問題。

The post BNC公母轉接頭屏蔽性能解析 appeared first on BNC接頭網.

在監控系統、測試儀器或通信設備中，BNC公母轉接頭常被用來延長接口或解決公母不匹配的問題。但在實際工程中，很多信號異常、接觸不良，并不是設備或線纜本身的問題，而是轉接頭使用方式不當。

結合日常項目經驗，下面從工程師視角，系統梳理 BNC公母轉接頭在使用過程中的關鍵注意事項。

一、先確認應用場景與阻抗規格

使用前，第一步不是安裝，而是判斷 是否真的“適合用”。

常見阻抗區分：

• 50Ω：測試測量、射頻通信

• 75Ω：視頻監控、廣播系統

注意事項：

公母轉接頭的阻抗必須與系統保持一致，否則即使接線正確，也可能出現反射和信號衰減。

二、避免過度使用多級轉接

在工程現場，有時為了“先用起來”，會連續疊加多個轉接頭。

不推薦做法：

• 多個公母轉接頭串聯

• 轉接頭 + 轉接頭 + 線纜

工程建議：

每增加一個轉接點，就增加一次信號不連續的風險。

三、插拔與鎖緊動作要規范

BNC接口的卡口結構，決定了它 “插得對”和“插得緊”同樣重要。

正確操作要點：

• 插入后輕輕旋轉到位

• 確認卡口完全鎖緊

• 避免半鎖狀態運行

經驗提醒：

半鎖狀態在震動環境中，很容易導致瞬斷。

?? 四、注意轉接頭與線纜的機械受力

BNC公母轉接頭并不是承重結構。

常見問題：

• 線纜懸空拉扯轉接頭

• 彎折力集中在接口處

改進方式：

• 增加線纜固定

• 使用彎頭或短轉接結構

工程理解：

機械應力往往比電氣問題更早導致失效。

五、關注使用環境與防護條件

不同環境，對轉接頭的要求差異很大。

環境因素包括：

• 溫度變化

• 濕度與粉塵

• 振動頻率

工程建議：

戶外或工業環境，應優先選用鍍層更穩定、結構更扎實的型號。

?? 六、使用前后的簡單檢測不可省

哪怕是一個小轉接頭，也值得在關鍵系統中做基礎檢查。

推薦檢查項目：

• 插拔是否順暢

• 中心針是否歪斜

• 是否存在松動或虛接

一句話總結：

用前檢查一分鐘，省去后期排查一小時。

工程師經驗總結

在德索精密工業的射頻與視頻項目中，BNC公母轉接頭通常被視為 “功能性連接件”，而不是隨意更換的小配件。
合理使用它，可以提高系統兼容性；不當使用，則可能成為信號鏈路中的薄弱點。

The post BNC公母轉接頭使用注意事項 appeared first on BNC接頭網.

在射頻與視頻系統中，BNC公母轉接頭經常被當作一個“順手的小配件”。但在工程現場，我更愿意把它看成 連接可靠性的放大器：結構選對了，系統穩定；結構不合適，問題會被無限放大。

下面從工程師視角，帶你拆解 BNC公母轉接頭的真實結構邏輯，看清它為什么能穩定、又容易出問題。

?? 一、什么是BNC公母轉接頭？

BNC公母轉接頭，顧名思義，是一端為 BNC公頭、另一端為 BNC母頭 的中間連接器。

主要用途：

• 延長BNC接口

• 改變接口性別方向

• 實現設備與線纜之間的兼容連接

工程師理解：

它不改變信號類型，只改變“連接形態”。

?? 二、整體結構組成解析

從結構上看，BNC公母轉接頭并不復雜，但每一層都有明確分工。

典型結構包括：

• 公頭端插針

• 母頭端插孔

• 中心導體通道

• 絕緣介質（通常為PTFE）

• 外殼與卡口鎖緊結構

結構要點：

中心導體與外殼的同軸度，是信號穩定的關鍵。

三、中心導體結構說明

中心導體是信號的“主干通道”。

結構特點：

• 公頭側：實心或彈性插針

• 母頭側：彈片式插孔

• 中間：一體或?qū)邮綄?dǎo)體結構

工程關注點：

接觸彈性不足或鍍層質量差，會直接導致接觸電阻上升。

?? 四、絕緣體與屏蔽結構設計

信號穩定離不開良好的隔離與屏蔽。

絕緣結構：

• 常用材料：PTFE

• 作用：隔離中心導體與外殼

屏蔽結構：

• 金屬外殼形成360°屏蔽

• 保證阻抗連續性

工程經驗：

劣質絕緣體在高溫或焊接后，容易導致阻抗漂移。

五、外殼與卡口鎖緊結構

BNC接口的核心特色之一，就是卡口式快速鎖定。

外殼結構功能：

• 提供機械強度

• 形成接地屏蔽

• 實現快速插拔

鎖緊原理：

插入 → 旋轉 → 卡槽鎖定，防止意外脫落。

六、結構對性能的影響總結

從工程角度看，BNC公母轉接頭結構好不好，直接體現在三點：

同軸度是否精準
接觸是否穩定
屏蔽是否連續

在德索精密工業的射頻項目中，這類轉接頭通常會進行 插拔壽命、阻抗一致性與機械穩定性 的綜合評估，而不僅僅看“能不能用”。

The post BNC公母轉接頭結構說明 appeared first on BNC接頭網.

在射頻系統設計中，真正讓工程師頭疼的，往往不是參數本身，而是空間、走線與穩定性之間的平衡。尤其是在測試儀器、通信模塊或車載電子內部，線纜既要可靠，又不能“占地方”。

在這些場景中，BNC彎公頭 + RG316線束，成為一種非常成熟、也非常實用的組合方案。

下面，我將從工程應用的角度，系統聊一聊這套組合為什么好用、適合用在哪、選型時要注意什么。

一、為什么選擇BNC彎公頭？

與直公頭相比，BNC彎公頭的優勢并不在“性能更高”，而在結構更合理。

BNC彎公頭的核心特點：

• 90°直角出線，減少高度占用

• 卡口式鎖緊，連接快速可靠

• 插拔順暢，適合調試與維護場景

工程師視角：

在機箱內部或靠近面板的位置，彎公頭可以明顯降低線纜受力和折彎風險。

?? 二、RG316線束的技術優勢

RG316 是一款在工程中“口碑很好”的細徑同軸線材。

RG316的典型參數特征：

• 特性阻抗：50Ω

• 線徑小、柔韌性好

• PTFE絕緣，耐高溫

• 雙層屏蔽，抗干擾能力強

實際感受：

在頻繁彎折或空間受限的場合，RG316比RG58、RG174更“聽話”。

三、BNC彎公頭 × RG316 的匹配邏輯

這套組合能被廣泛采用，并不是偶然。

匹配優勢總結：

• 阻抗一致（50Ω系統）

• 彎頭結構適合RG316柔性走線

• 焊接或壓接工藝成熟

• 高頻信號損耗可控

工程經驗：

在4GHz以內的測試與通信應用中，這種組合穩定性表現非常均衡。

四、常見連接方式與工藝要點

BNC彎公頭與RG316線束通常采用以下工藝：

常見方式：

• 中心導體：焊接

• 外屏蔽層：壓接或焊接

• 絕緣體：PTFE，耐高溫不易變形

注意事項：

• 剝線長度必須精確

• 屏蔽層不可散絲

• 焊點需飽滿但避免過熱

小結一句話：

RG316不怕熱，但BNC彎頭結構怕“亂”。

?? 五、典型應用場景解析

BNC彎公頭與RG316線束常見于以下領域：

測試測量設備
射頻通信模塊
車載電子與測試接口
工業控制與實驗設備

這些場景有一個共同點：

空間有限，但對信號穩定性要求高。

六、工程選型建議總結

結合項目經驗，給出幾個實用建議：

高頻測試系統，優先選RG316
空間受限位置，優先選彎公頭
多次插拔，關注鍍金中心針
批量項目，建議定制線束長度

在德索精密工業的線束項目中，這類組合往往作為 標準射頻線束方案 應用于中高端設備中，兼顧性能與結構合理性。

The post BNC彎公頭與RG316線束 appeared first on BNC接頭網.

在射頻連接系統中，BNC直公頭是使用頻率非常高的一種接口形式。很多項目在設計階段都會遇到一個問題：
這個 BNC 直公頭，到底該配哪種同軸線材？

作為長期參與射頻線束選型和加工的工程師，我想先說一個結論：
不是所有同軸線都適合同一款 BNC 直公頭，適配關系非常關鍵。

下面就從常見線材類型、匹配邏輯和應用建議幾個方面，系統說清楚。

?? 一、為什么 BNC 直公頭對線材有“適配要求”？

看似標準化的 BNC 接口，在實際使用中，線材差異會直接影響：

• 中心導體接觸是否可靠

• 屏蔽層是否能完整壓接

• 拉力和抗振性能

• 長期信號穩定性

工程經驗：

選錯線材，往往比選錯接頭更容易出問題。

二、BNC直公頭常見適配線材一覽

線材型號	阻抗	特點	適配情況
RG58	50Ω	線徑較粗、損耗低	常用
RG174	50Ω	柔軟、細徑	常用
RG316	50Ω	耐高溫、穩定	常用
RG178	50Ω	超細徑	需專用型號
RG59	75Ω	視頻傳輸	需75Ω版本

提醒：

阻抗不一致，會直接影響信號完整性。

三、不同線材搭配 BNC 直公頭的作用差異

BNC × RG58

• 結構結實

• 適合中距離傳輸

• 常見于測試儀器

BNC × RG174

• 走線靈活

• 適合設備內部連接

• 安裝友好

BNC × RG316

• 高頻損耗更低

• 耐溫性能好

• 更適合高可靠場景

在頻率和穩定性要求較高的項目中，RG316 更受青睞。

四、選型時工程師最關注的 4 個點

1⃣ 阻抗是否匹配（50Ω / 75Ω）
2⃣ 線徑與尾部結構是否匹配
3⃣ 工藝方式（焊接 or 壓接）
4⃣ 使用環境（振動、溫度、彎折）

很多項目問題，其實在選型階段就已經埋下隱患。

五、常見不適配與誤用情況

以下情況需要特別注意：

• 用 RG178 搭配普通 BNC 直公頭

• 視頻系統誤用 50Ω BNC

• 高頻場景選用屏蔽不足的線材

• 強振動環境仍選焊接型結構

正確做法，是從系統角度整體考慮。

六、小結：選對線材，BNC 直公頭才能發揮作用

BNC 直公頭本身是成熟可靠的接口，但它的性能表現，很大程度取決于所適配的線材。
選對組合，信號穩定；
選錯組合，問題不斷。

The post BNC直公頭適配哪些線材？ appeared first on BNC接頭網.

在射頻線束方案中，BNC 接頭搭配 RG174 或 RG316，幾乎是最常被拿來比較的兩種組合。兩者外觀相近、阻抗一致，但在實際使用中，表現差異卻很明顯。

作為長期從事射頻連接與線束定制的工程師，我經常被問到一句話：
“這兩種線，到底該選哪一個？”

下面就從結構、性能、應用和選型思路幾個角度，帶你把這件事說清楚。

?? 一、兩種線材的基礎定位先弄清

雖然 RG174 和 RG316 都是 50Ω 同軸線，但它們的設計初衷并不相同。

• RG174：強調柔軟度、易布線、成本友好

• RG316：強調耐高頻、耐溫、穩定性

所以它們并不是“誰更好”，而是“誰更合適”。

二、RG174 與 RG316 核心參數對比

對比項	RG174	RG316
阻抗	50Ω	50Ω
外徑	較細	略粗
介質材料	PE	PTFE
耐溫能力	一般	更高
高頻損耗	相對較高	更低
柔軟性	非常好	略硬
成本	較低	較高

工程提示：

RG316 的 PTFE 介質，使其在高頻和高溫環境下更穩定。

三、搭配 BNC 接頭后的實際差異

BNC × RG174 的表現特點

• 安裝、走線更輕松

• 適合設備內部或短距離連接

• 對彎折友好

• 成本控制更容易

BNC × RG316 的表現特點

• 高頻信號衰減更小

• 長時間工作更穩定

• 適合高可靠性應用

• 對加工工藝要求更高

在測試和測量設備中，RG316 的優勢會更明顯。

四、不同應用場景的選型建議

使用場景	推薦線材
?? 實驗室測試	RG316
視頻監控	RG174
工業設備內部	RG174
高頻通信	RG316
車載電子	RG316
成本敏感項目	RG174

實戰經驗：

若信號頻率、穩定性要求不高，沒必要一味選 RG316。

五、加工與定制層面的差異

從線束加工角度看，兩者在工藝上也有明顯區別：

• RG174 更容易剝線、焊接

• RG316 對溫控和壓接精度要求更高

• RG316 屏蔽層更耐高溫

• 成品線束一致性上，RG316 更優

因此，批量生產時，對工廠工藝能力要求也不同。

六、工程師總結：怎么選不糾結？

一句話總結思路：

• 看頻率與穩定性要求

• 看安裝空間和彎折需求

• 看項目預算和生命周期

如果你的項目追求 靈活布線 + 成本可控，BNC × RG174 是成熟可靠的方案；
如果更看重 高頻性能 + 長期穩定性，BNC × RG316 會更安心。

The post BNC×RG174與RG316的差異對比 appeared first on BNC接頭網.
