BNC50Ωvs75Ω阻抗規格深度解析——德索精密工業“信號匹配”全攻略

/在： /通過：
?? 核心命題：不是所有BNC都一樣，阻抗決定“誰該用在哪”

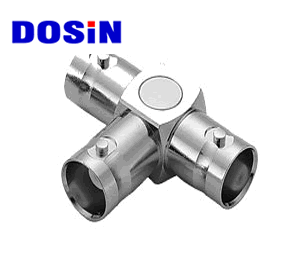

在射頻連接的世界里，BNC連接器雖小，卻肩負著信號完整性的重任。而其中最關鍵的參數之一，便是特性阻抗。 50Ω 與 75Ω，看似只是兩個數字，實則代表了兩種截然不同的應用場景與系統設計邏輯。 今天，德索精密工業帶您深入剖析這兩者的區別，助您精準選型，避免“阻抗不匹配”導致的信號反射、衰減與系統失效。
?

?? 一、本質區別：設計目標與電氣性能

參數
50Ω BNC
75Ω BNC
設計目標
平衡功率容量與損耗，優化高頻傳輸
最小化信號衰減，優化電壓傳輸效率
典型應用
通信系統、射頻測試、雷達、工業控制
視頻監控、廣播電視、CATV、安防系統
中心導體直徑
相對較粗（約1.1mm）
相對較細（約0.8mm）
絕緣層厚度
較薄
較厚
VSWR（1GHz）
≤1.2:1（優質產品）
≤1.1:1（視頻優化）
插入損耗
略高（功率傳輸優先）
極低（信號保真優先）
?? 技術溯源：
●?

50Ω 是射頻領域的“黃金標準”，起源于20世紀中期對同軸電纜功率容量與損耗的綜合優化。
●?

75Ω 則源于早期電視廣播系統，為最小化高頻衰減而設計，成為視頻傳輸的全球標準。
?

??? 二、應用場景對比 —— 誰該用在哪？

?? 50Ω BNC：射頻與通信的“主力軍”

●?

? 無線通信基站測試
●?

? 網絡分析儀、頻譜儀接口
●?

? 雷達與軍用通信設備
●?

? 工業自動化控制系統（如PLC射頻模塊）
?? 德索優勢：
●?

采用精密車削工藝，確保阻抗連續性
●?

提供全系列50Ω同軸電纜組件，支持RG58、RG213、LMR系列等
●?

通過10GHz高頻驗證，適用于5G/6G研發場景

?? 75Ω BNC：視頻與安防的“清晰守護者”

●?

? 高清監控攝像頭（HD-TVI、AHD、CVI）
●?

? 廣播級攝像機與矩陣切換器
●?

? 衛星接收系統、有線電視前端
●?

? 醫療影像設備（如超聲、內窺鏡）
?? 德索優勢：
●?

75Ω精準匹配設計，避免圖像重影、邊緣模糊
●?

提供75Ω低損電纜組件，支持長距離傳輸無衰減
●?

外殼屏蔽層優化，有效抑制EMI干擾，畫面“純凈如初”
?

?? 三、關鍵誤區與使用建議

? 誤區1：BNC頭可以混用？ ?? 絕對不可！
●?

50Ω頭接入75Ω系統 → 阻抗突變 → 信號反射 → 圖像重影、數據誤碼
●?

75Ω頭用于射頻測試 → 功率不匹配 → 設備保護機制觸發或測量失準
? 誤區2：外觀一樣就能替換？ ?? 錯！ 雖然接口尺寸相同，但內部結構（中心針直徑、介質支撐）完全不同，強行混用將破壞阻抗連續性。
? 德索專業建議：
1.?

系統匹配優先：電纜、連接器、設備端口必須統一阻抗
2.?

標識清晰管理：使用彩色編碼（如黑色=50Ω，白色=75Ω）便于現場識別
3.?

選型咨詢專業廠商：德索提供免費技術選型支持，確保系統級兼容
?

?? 四、德索精密工業的“阻抗精準控制”技術

? 精密模具控制：每款BNC連接器均通過3D電磁仿真優化結構 ? 材料優選：PTEE絕緣體、銅合金導體，確保介電常數穩定 ? 全流程測試：每批次進行VSWR、阻抗、耐壓測試，數據可追溯 ? 定制服務：支持非標阻抗、特殊屏蔽結構開發，滿足特種應用
?

?? 未來趨勢：多系統融合，阻抗管理更智能

隨著智能安防+5G+邊緣計算融合，越來越多設備需同時支持視頻與射頻傳輸。德索正研發雙阻抗自適應BNC模塊，結合智能識別技術，實現“一接口，雙模式”，引領下一代連接革新。
?
? 結語： 50Ω 是力量的傳遞，75Ω 是畫面的守護。 在信號的世界里，沒有“通用”，只有“精準匹配”。 選擇德索精密工業，不僅是選擇一個連接器， 更是選擇系統級可靠性的起點。
?? BNC阻抗選型 —— 不將就，不妥協，只匹配。
