BNC鍍金連接器：與鍍銀/鍍鎳款電氣性能對比——德索精密工業的“金”彩之選

/在： /通過：
**?? BNC鍍金連接器 vs 鍍銀/鍍鎳款 ——電氣性能“三強爭霸”實測對決 ?? **?? 主角：德索精密工業 · 鍍金王者登場！
在信號高速飛馳的今天，一個小小的BNC連接器，可能就是決定系統“穩如泰山”還是“頻頻掉線”的關鍵。而它的“外衣”——鍍層工藝，正是這場性能博弈的起點。 鍍金？鍍銀？鍍鎳？ 別看它們都閃著光，實則“內功”大不同。 今天，我們不搞枯燥參數表，來一場電氣性能的“擂臺賽”，看看德索精密工業的鍍金連接器如何以“金”制勝！
?? 第一回合：導電性大比拼 —— 誰更“通”？
選手
接觸電阻（初始）
長期穩定性
?? 鍍銀款
≈0.8mΩ（最優）
? 易氧化，30天后電阻↑40%
?? 鍍鎳款
≤3.0mΩ
? 穩定但偏高
?? 德索鍍金款
≤1.0mΩ
? 1000小時鹽霧測試，穩如磐石
?? 點評：鍍銀雖快，但“曇花一現”；鍍鎳耐造，卻“反應遲鈍”；德索鍍金——快、穩、久，三者兼得，堪稱“信號高速公路”的VIP通道！
?? 第二回合：耐久性挑戰 —— 誰更“扛”？

●?

測試項目：1000次插拔 + 振動模擬

●?

結果速覽：
?? 德索鍍金連接器：

●?

采用硬金電鍍工藝，耐磨性媲美鍍鎳

●?

插拔1000次后，接觸電阻無明顯變化

●?

表面無裂紋、無剝落，像新的一樣“緊致”
?? 鍍銀款：

●?

500次后開始出現微氧化，電阻波動

●?

振動環境下易松動，“戀愛腦”選手，不夠堅定
?? 鍍鎳款：

●?

耐磨尚可，但接觸電阻偏高

●?

長期使用后易產生微隙，“將就派”，湊合用
?? 客戶實測反饋：
?? 第三回合：環境適應性 —— 誰更“野”？
極限場景
鍍鎳
鍍銀
德索鍍金
高溫高濕
易腐蝕基材
性能下降
? 通過168小時濕熱測試
含硫環境
可接受
? 硫化發黑
? 化學惰性，無反應
高頻傳輸（1GHz+）
VSWR >1.2:1
信號衰減明顯
? VSWR ≤1.05:1，低損耗王者
?? 技術彩蛋：德索鍍金層表面粗糙度＜0.1μm，遠優于鍍鎳的0.3μm，高頻信號“滑”過如絲般順滑！
?? 德索精密工業 · 為什么選“金”？
? 硬核工藝：多層電鍍，金層致密無針孔 ? 性能可溯：每批次提供測試報告，品質看得見 ? 靈活定制：支持30–100μ”金層厚度，適配軍工、航天等高要求場景 ? 綠色制造：符合RoHS/REACH，環保與性能并重
?? 未來連接，已來 在5G-A、智能傳感、量子通信的浪潮中，連接器不再只是“插上去就行”。 德索精密工業以“金”為盾，以“精”為矛，持續探索納米涂層、智能狀態監測等前沿技術，讓每一次連接，都成為可靠與精準的儀式。

? 結語： 當信號在時間與空間中穿行， 我們不只傳遞數據， 更在傳遞—— 零誤差的信任。

?? 德索鍍金BNC連接器 —— 用“金”準，連接未來。

BNC接插件：安防監控 / 測試儀器典型應用場景解析

/在： /通過：
在安防監控的視頻信號傳輸、測試儀器的射頻信號校準等場景中，BNC 接插件是保障 “信號穩定傳輸與測量精準度” 的核心組件 —— 安防場景需應對長距離、多干擾的戶外環境，測試儀器場景需滿足高頻、低損耗的精密需求，兩類場景的差異直接決定 BNC 接插件的選型邏輯與應用方案。BNC 接插件的場景適配并非 “通用化使用”，而是需結合 IEC 61169-8 標準、IP 防護等級、阻抗特性（50Ω/75Ω），通過 “環境適應性設計、信號完整性優化” 匹配不同場景的核心訴求。今天就從 “安防監控場景適配方案、測試儀器場景適配方案、兩類場景的選型差異、常見應用問題規避” 四個維度，詳解 BNC 接插件在兩大典型場景中的應用邏輯，幫你精準匹配場景需求，避免信號傳輸故障。

一、安防監控場景：長距離視頻信號的穩定傳輸

安防監控系統（模擬攝像頭、高清同軸攝像機）的核心需求是 “低損耗傳輸 0-6MHz 模擬視頻信號”，需應對戶外淋雨、電磁干擾、線纜牽拉等復雜環境，BNC 接插件需通過 “防護強化、阻抗匹配、結構耐用” 三大設計適配場景：

1. 場景核心需求與痛點

  • 信號需求：傳輸 PAL/NTSC 制式模擬視頻信號（頻率 0-6MHz），需確保畫面無雪花、無重影（信號信噪比≥45dB）；
  • 環境痛點：戶外監控點位面臨雨水侵入（需防水）、周邊強電設備（如變壓器）的電磁干擾、安裝維護時的反復插拔與線纜牽拉；
  • 距離挑戰：部分監控點位（如廠區圍墻、道路沿線）傳輸距離達 200-500 米，需降低信號衰減（≤0.5dB/100m @6MHz）。
某小區戶外監控系統曾使用普通 BNC 接插件，雨季因防水失效導致接口銹蝕，視頻畫面出現大面積雪花；更換防水型 BNC 后，即使暴雨天氣仍保持畫面清晰 —— 這體現了安防場景對防護設計的核心需求。

2. BNC 接插件適配方案

（1）阻抗選型：75Ω 專用型號，匹配視頻傳輸鏈路

安防監控的同軸電纜（如 RG59、RG6）均為 75Ω 阻抗，需選用 75Ω BNC 接插件（阻抗公差 ±3%），避免阻抗突變導致的信號反射：
  • 75Ω BNC 內導體與外導體內徑比例經過精密計算（如內導體直徑 0.9mm，外導體內徑 6.0mm），確保 0-6MHz 頻段阻抗穩定；
  • 對比 50Ω BNC，75Ω 型號在視頻頻段的插入損耗降低 30%，200 米傳輸后信號幅度衰減僅 1dB，遠低于畫面失真閾值（3dB）。

（2）防護設計：IP67 防水結構，抵御戶外環境

針對戶外場景，BNC 接插件需升級防護設計，核心改進包括：
  • 外殼與線纜接口：增加硅橡膠密封圈（邵氏硬度 65 Shore A），插合后形成防水密封腔，防護等級達 IP67（1 米水深浸泡 30 分鐘無進水）；
  • 材質升級：外殼采用黃銅鍍鎳（鍍層厚度≥10μm），鹽霧測試 48 小時無腐蝕，避免雨水與濕氣導致的接口銹蝕；
  • 尾部固定：配備金屬鎖母，與 RG59/RG6 電纜的外護套緊密壓合，防止線纜牽拉導致的接口松動（抗拉強度≥100N）。

（3）抗干擾強化：屏蔽結構優化，降低電磁干擾

為抵御強電設備的電磁干擾，BNC 接插件需提升屏蔽效能：
  • 外導體采用 “無縫銅管 + 密集編織網” 雙層屏蔽（編織密度≥95%），EMI 屏蔽效能≥80dB @6MHz，比普通 BNC 提升 20dB；
  • 接口處增加接地彈片，確保屏蔽層與設備外殼低阻抗連接（接地電阻≤0.1Ω），將干擾信號導入大地。

（4）耐用性設計：適配反復插拔與維護

安防設備年均維護插拔次數約 50-100 次，BNC 接插件需強化結構耐用性：
  • 采用 “卡口式 + 加厚外殼” 設計，插拔壽命≥1000 次（遠超普通 BNC 的 500 次），外殼壁厚增加至 1.2mm，抗沖擊性能提升 50%；
  • 內導體采用鍍金無氧銅（鍍金層厚度≥1μm），反復插拔后接觸電阻變化≤5mΩ，避免因接觸不良導致的信號中斷。

3. 典型應用案例：道路監控系統

某城市道路監控項目采用 75Ω 防水型 BNC 接插件，連接 200 米 RG6 同軸電纜傳輸 1080P 高清模擬視頻信號：
  • 實際測試：6MHz 信號插入損耗 0.8dB，信噪比 52dB，畫面無雪花、無重影；
  • 環境驗證：經過暴雨天氣（降雨量 50mm/h）與夏季高溫（60℃），接口無進水、無銹蝕，信號穩定；
  • 維護反饋：插拔 800 次后，接觸電阻仍≤15mΩ，滿足長期維護需求。

二、測試儀器場景：高頻精密信號的低損傳輸

測試儀器（示波器、信號發生器、頻譜分析儀）的核心需求是 “高精度傳輸 0-11GHz 射頻信號”，需確保測量數據無偏差，BNC 接插件需通過 “高頻優化、低損耗設計、精密制造” 適配場景：

1. 場景核心需求與痛點

  • 信號需求：傳輸高頻射頻信號（頻率 0.1-11GHz），需控制插入損耗（≤0.3dB @2GHz）與駐波比（VSWR≤1.2 @4GHz），確保測量誤差≤2%；
  • 精度痛點：測試儀器對信號反射、相位偏移極為敏感，微小的阻抗波動或接觸不良會導致測量數據失真；
  • 環境要求：實驗室環境雖穩定，但需適配頻繁插拔（日均 20-30 次）與長期高精度使用（年穩定性誤差≤0.1dB）。
某電子實驗室曾用安防級 BNC 接插件校準信號發生器，2GHz 信號的駐波比達 1.8，導致功率測量誤差達 10%；更換精密測試級 BNC 后，駐波比降至 1.1，誤差控制在 1% 以內 —— 這體現了測試場景對高頻精度的核心需求。

2. BNC 接插件適配方案

（1）阻抗選型：50Ω 精密型號，匹配射頻測試鏈路

測試儀器與射頻電纜（如 RG58、RG174）均為 50Ω 阻抗，需選用 50Ω 精密 BNC 接插件（阻抗公差 ±1%），確保高頻段阻抗穩定：
  • 50Ω BNC 采用 “內導體鍍金 + 聚四氟乙烯（PTFE）絕緣” 設計，PTFE 介電常數穩定（2.1±0.05），在 11GHz 頻段仍能保持阻抗一致性；
  • 內導體與外導體的同心度誤差≤0.01mm，比安防級 BNC 小 50%，避免結構不對稱導致的相位偏移（≤0.5° @2GHz）。

（2）高頻低損耗設計：降低信號衰減與反射

針對高頻信號傳輸，BNC 接插件需從材料與結構兩方面優化損耗：
  • 材料升級：內導體采用高純度無氧銅（純度 99.999%）鍍金（鍍層厚度≥2μm），高頻趨膚效應損耗比普通黃銅低 40%；絕緣介質用 PTFE（介質損耗角正切≤0.001 @1GHz），比安防級的聚乙烯（PE）降低 80% 介質損耗；
  • 結構優化：簡化信號傳輸路徑，采用 “一體化內導體” 設計，減少接觸點（從 2 個減至 1 個），避免接觸電阻導致的額外損耗；外導體采用無縫冷拉銅管，內壁粗糙度 Ra≤0.2μm，降低高頻信號的散射損耗。

（3）精密制造工藝：保障長期精度穩定

測試級 BNC 接插件需通過高精度制造控制誤差：
  • 采用 CNC 精密加工（加工精度 ±0.005mm），確保內導體、絕緣介質、外導體的同軸度與尺寸公差；
  • 每批次產品需 100% 測試高頻性能（插入損耗、駐波比、相位穩定性），合格標準遠高于安防級（如駐波比≤1.2 @4GHz，而安防級為≤1.5 @1GHz）；
  • 出廠前進行 “老化預處理”（85℃、85% RH 放置 100 小時），篩選出性能不穩定的產品，確保長期使用穩定性（年衰減變化≤0.05dB）。

（4）耐用性與重復性：適配頻繁插拔

測試場景的頻繁插拔要求 BNC 接插件具備高重復性：
  • 采用 “彈性爪式接觸” 結構，插拔時內導體接觸壓力穩定（50-80g），反復插拔 5000 次后接觸電阻變化≤3mΩ（遠超安防級的 1000 次壽命）；
  • 外殼采用不銹鋼材質，抗磨損性能比黃銅鍍鎳高 3 倍，避免長期插拔導致的外殼變形。

3. 典型應用案例：示波器信號校準

某電子測試實驗室采用 50Ω 精密 BNC 接插件連接示波器與信號發生器，傳輸 4GHz 射頻信號：
  • 實際測試：插入損耗 0.5dB，駐波比 1.15，相位偏移 0.3°，功率測量誤差 0.8%，滿足精密測試要求；
  • 長期使用：日均插拔 25 次，使用 2 年后（約 18000 次插拔），接觸電阻仍≤8mΩ，高頻性能無顯著變化；
  • 兼容性驗證：與不同品牌測試儀器（泰克、安捷倫）的 BNC 接口完美兼容，無匹配問題。

三、安防監控 vs 測試儀器：BNC接插件選型差異對比

兩類場景的需求差異直接導致 BNC 接插件的選型標準不同，核心差異體現在阻抗、防護、高頻性能等維度，具體對比如下：
選型維度 安防監控場景適配 BNC 接插件 測試儀器場景適配 BNC 接插件 差異核心原因
阻抗規格 75Ω，公差 ±3% 50Ω，公差 ±1% 安防傳輸視頻信號（75Ω 鏈路），測試傳輸射頻信號（50Ω 鏈路）
工作頻率范圍 0-1GHz（滿足視頻 0-6MHz 需求即可） 0-11GHz（覆蓋高頻測試需求） 安防信號頻率低，測試需高頻高精度傳輸
插入損耗 ≤0.5dB @1GHz（RG59 電纜） ≤0.3dB @2GHz，≤1.0dB @11GHz（RG58 電纜） 測試對信號損耗敏感，需控制在極低水平
駐波比（VSWR） ≤1.5 @1GHz ≤1.2 @4GHz，≤1.5 @11GHz 測試需最小化信號反射，避免測量誤差
防護等級 IP67（防水、防腐蝕） IP40（僅防塵，實驗室環境無需防水） 安防戶外使用需防水，測試在實驗室環境使用
插拔壽命 ≥1000 次 ≥5000 次 測試儀器日均插拔次數更多，需更長壽命
屏蔽效能 ≥80dB @6MHz（抗工頻干擾） ≥90dB @1GHz（抗射頻干擾） 測試需抵御高頻電磁干擾，屏蔽要求更高

選型避坑：避免跨場景誤用

  • 錯誤 1：用安防級 BNC 替代測試級

    后果：高頻段駐波比超標（如 2GHz 時 VSWR≥1.8），測量誤差擴大至 8%-10%，無法滿足測試精度要求；

    正確做法：測試場景必須選用 50Ω 精密測試級 BNC，且需確認產品是否通過高頻性能認證（如 MIL-STD-348 標準）。

  • 錯誤 2：用測試級 BNC 替代安防級

    后果：測試級 BNC 無防水設計，戶外使用易進水銹蝕，且成本比安防級高 3-5 倍，造成浪費；

    正確做法：安防場景選用 75Ω 防水型 BNC，重點關注 IP67 防護與抗腐蝕性能，無需追求高頻指標。

四、常見應用問題規避：兩類場景的使用要點

1. 安防監控場景避坑要點

  • 錯誤 1：線纜與 BNC 阻抗不匹配

    后果：用 50Ω RG58 電纜搭配 75Ω BNC，200 米傳輸后視頻信號衰減達 5dB，畫面出現重影；

    正確做法：嚴格匹配阻抗（75Ω BNC+75Ω RG59/RG6 電纜），安裝前用阻抗測試儀驗證（誤差≤5%）。

  • 錯誤 2：未按扭矩擰緊，防水失效

    后果：戶外 BNC 接插件僅用手擰，未達到推薦扭矩（0.8-1.0N?m），密封圈壓縮不足，雨水從縫隙侵入；

    正確做法：使用扭矩扳手按產品手冊標注扭矩擰緊，安裝后進行防水測試（噴淋 10 分鐘后檢查內部是否進水）。

2. 測試儀器場景避坑要點

  • 錯誤 1：頻繁插拔時用力過猛，損傷接口

    后果：插拔時角度偏移或用力過大，導致內導體彎曲變形，2GHz 信號插入損耗增加 0.5dB；

    正確做法：插拔時保持接口同軸，避免傾斜，使用專用插拔工具（如 BNC 插拔鉗），減少機械損傷。

  • 錯誤 2：未清潔接口，接觸電阻增大

    后果：接口殘留灰塵或氧化層，接觸電阻從 5mΩ 升至 30mΩ，導致信號衰減加劇；

    正確做法：每日使用前用無塵布蘸無水酒精擦拭接口，每季度用觸點清潔劑（如 CRC 2-26）深度清潔，確保接觸良好。

結語

BNC 接插件在安防監控與測試儀器場景中的應用，核心是 “場景需求驅動選型”—— 安防場景需聚焦 “防護、耐用、視頻頻段穩定”，選擇 75Ω 防水型 BNC；測試場景需聚焦 “高頻、低損、精密”，選擇 50Ω 測試級 BNC，兩類場景的需求差異決定了產品設計與性能指標的根本不同。在實際應用中，需摒棄 “通用化選型” 思維，根據信號頻率、環境條件、精度要求精準匹配，才能確保信號傳輸穩定與測量數據可靠。
德索的 BNC 接插件系列覆蓋 “安防防水型” 與 “測試精密型”，安防款通過 IP67 防護與 48 小時鹽霧測試，測試款支持 0-11GHz 高頻傳輸、VSWR≤1.2 @4GHz，均符合 IEC 61169-8 標準。下次選型時，可參考本文的場景適配方案與選型差異，結合實際需求選擇對應型號，避免跨場景誤用導致的性能問題。
?? 德索精密工業射頻連接器工程師 老吳
??? 專做 “場景精準適配” 的 BNC 接插件，只提供 “性能達標、需求匹配” 的專業級產品

BNC接口協議：信號格式與速率要求

/在： /通過：
廣電演播室或通信測試場景中，常有人用 BNC 接口傳輸信號時出現畫面卡頓、數據誤碼，卻沒意識到問題出在 “信號格式不匹配” 或 “速率超規格”—— 很多人以為 BNC 只是 “物理接口”，忽視了其背后對應的協議規范：BNC 接口需搭配特定信號格式，且不同協議下的速率有明確上限，絕非 “所有信號都能傳”。在高清視頻、射頻測試、數據通信等場景中，只有按協議要求匹配信號格式與速率，才能保障傳輸穩定。今天就從 “核心協議類型、信號格式規范、速率限制要點” 三個維度，講透 BNC 接口協議的關鍵，幫你避開傳輸隱患。

一、先搞懂：BNC 接口對應的三大核心協議類型

BNC 接口并非綁定單一協議，而是適配多類 “射頻 / 視頻 / 數據傳輸協議”，不同協議的信號格式、速率要求差異顯著，核心分為三類：

1. 視頻傳輸協議：適配廣電與安防的音視頻信號

BNC 最常見的應用場景是視頻傳輸，對應?SDI（串行數字接口）?和?模擬復合視頻?協議，信號格式有明確規范：
  • SDI 協議（數字視頻）：
    • 信號格式：采用串行差分傳輸，將 RGB 或 YCbCr 視頻數據、音頻數據、同步信號封裝為單一數據流，無需額外線纜傳輸音頻；
    • 核心規范：遵循 SMPTE 標準，按分辨率和幀率分為標清（SD-SDI，SMPTE 259M）、高清（HD-SDI，SMPTE 292M）、3G-SDI（SMPTE 424M）、12G-SDI（SMPTE ST 2082）；
    • 典型應用：電視臺演播室攝像機、切換臺、監視器，傳輸 1080P/4K 高清視頻，音頻嵌入視頻流中（如 3G-SDI 可嵌入 16 通道 48kHz 音頻）。
某電視臺用 BNC 接口按 3G-SDI 協議傳輸 1080P/60fps 視頻，畫面無拖影、無雪花；若強行按標清協議傳輸，分辨率會降至 720×576，畫質嚴重受損。
  • 模擬復合視頻協議：
    • 信號格式：將亮度（Y）、色度（C）、同步信號復合在單一通道中，采用幅度調制（AM）傳輸，信號幅度標準為 1Vpp（峰峰值），同步頭幅度 0.3Vpp；
    • 核心規范：遵循 PAL（中國 / 歐洲）或 NTSC（北美）制式，幀率分別為 25fps 和 30fps，分辨率固定（PAL 制 720×576，NTSC 制 720×480）；
    • 典型應用：傳統安防模擬攝像機、老式錄像機，傳輸標清模擬視頻，需單獨用音頻線傳輸音頻信號。

2. 射頻測試協議：適配通信與電子的射頻信號

在通信測試、電子測量場景中，BNC 接口對應?射頻（RF）信號傳輸協議，用于傳輸高頻測試信號，格式與速率要求聚焦 “頻率范圍” 和 “信號純度”：
?信號格式：采用單端射頻傳輸，信號為正弦波或調制波（如 AM、FM、ASK 調制），無需復雜封裝，直接傳輸高頻載波信號；
核心規范：遵循 IEC 61169-8 射頻連接器協議，重點規定 “阻抗匹配”（50Ω 為主，適配射頻測試設備）、“插入損耗”（2GHz 下≤0.3dB）、“屏蔽效能”（≥60dB）；
典型應用：信號發生器、頻譜分析儀、網絡分析儀，傳輸 0-12GHz 射頻信號，用于設備頻率校準、雜散輻射測試（如基站射頻模塊測試）。
某實驗室用 BNC 接口按射頻協議傳輸 5GHz 測試信號，因阻抗精準匹配（50Ω），信號反射功率占比≤1%；若誤用 75Ω BNC 接口，反射功率驟增至 8%，測試數據嚴重失真。

3. 低速數據通信協議：適配工業與控制的串行數據

早期工業控制場景中，BNC 接口還曾用于?RS-422/RS-485 串行數據協議，傳輸低速控制信號，格式與速率有明確限制：
  • 信號格式：采用差分串行傳輸，將數據位、起始位、停止位、校驗位按串行順序傳輸，支持半雙工 / 全雙工通信；
  • 核心規范：遵循 EIA/TIA 標準，速率上限≤10Mbps（短距離，≤10 米），長距離（≥100 米）速率需降至≤1Mbps，阻抗匹配 100Ω（部分場景兼容 50Ω）；
  • 典型應用：早期工業 PLC 控制、數據采集模塊，傳輸傳感器數據（如溫度、壓力信號），目前已逐步被以太網接口替代，但部分老舊設備仍在使用。

二、信號格式規范：按協議匹配 “傳輸內容與封裝方式”

BNC 接口傳輸信號時，必須按對應協議的格式要求封裝信號，否則會出現 “無法識別” 或 “傳輸失真”，核心規范分為三點：

1. 信號內容封裝：“視頻 + 音頻”vs “純射頻” vs “串行數據”

不同協議的信號內容封裝邏輯完全不同，不可混淆：
  • SDI 協議：封裝 “視頻 + 音頻 + 同步信號”，無需拆分 —— 例如 3G-SDI 協議會將 1080P/60fps 視頻數據（約 2.97Gbps）、8 通道音頻數據（約 3.072Mbps）、同步信號封裝為單一串行流，通過一根 BNC 線纜傳輸，接收端自動分離各信號；
  • 射頻協議：僅封裝 “純射頻載波信號”，不包含額外數據 —— 例如信號發生器輸出的 2GHz 正弦波信號，直接通過 BNC 傳輸至被測設備，無需封裝，接收端需通過解調獲取信號參數（如幅度、頻率、相位）；
  • RS-422 協議：僅封裝 “串行數據幀”，無音頻 / 視頻內容 —— 例如 PLC 發送的控制指令（如 “電機啟動”），按 “1 位起始位 + 8 位數據位 + 1 位停止位” 的幀格式傳輸，通過 BNC 接口實現設備間指令交互。
某安防項目誤將模擬視頻信號（僅含視頻）按 SDI 協議傳輸，接收端監視器無法分離音頻（實際無音頻封裝），還因格式不匹配出現畫面滾動；按模擬復合視頻協議傳輸后，畫面恢復正常。

2. 阻抗匹配：50Ω 與 75Ω 的 “硬性劃分”

BNC 接口的阻抗需與信號協議嚴格匹配，這是信號格式的 “基礎要求”，錯誤匹配會直接導致信號反射：
  • 50Ω BNC 接口：適配射頻測試協議、RS-422 數據協議 —— 射頻測試設備（如頻譜儀）、工業控制模塊多為 50Ω 設計，信號傳輸時需低反射，50Ω 阻抗能最小化信號反射（VSWR≤1.2）；
  • 75Ω BNC 接口：適配視頻傳輸協議（SDI、模擬復合視頻）—— 廣電設備（攝像機、切換臺）、安防模擬攝像機多為 75Ω 設計，75Ω 是視頻信號傳輸的 “標準阻抗”，能減少視頻信號的幅度衰減（如 3G-SDI 信號 100 米傳輸衰減≤3dB）。
某廣電公司用 50Ω BNC 接口傳輸 75Ω 標準的 SDI 信號，因阻抗不匹配，畫面出現雪花噪點；換成 75Ω BNC 接口后，噪點消失，信號信噪比提升 15dB。

3. 信號幅度與電平：按協議設定 “標準值”

不同協議對 BNC 接口的信號幅度、電平有明確規定，超出范圍會導致接收端無法識別：
  • SDI 協議：差分信號幅度標準為 800mVpp±10%，電平擺幅需穩定，避免因幅度波動導致接收端誤判數據位；
  • 模擬復合視頻協議：信號幅度固定為 1Vpp（含同步頭），同步頭幅度 0.3Vpp，幅度不足會導致畫面偏暗，幅度過大則會出現 “過曝”；
  • 射頻協議：信號幅度按測試需求設定（如 0dBm、-10dBm），但需在 BNC 接口的功率承載范圍內（常規 BNC 接口額定功率≤50W@2GHz），避免功率過大燒毀接口。

三、速率限制要點：不同協議下的 “速率上限” 與適配場景

BNC 接口的傳輸速率并非 “無上限”，不同協議因信號格式、傳輸原理不同，速率上限差異顯著，需按場景精準匹配：

1. 視頻協議速率：從標清到 4K 的 “階梯式上限”

SDI 協議的速率隨分辨率提升而增加，BNC 接口需支持對應速率，否則會出現 “丟幀” 或 “畫面卡頓”：
SDI 協議類型 分辨率 / 幀率 速率上限 BNC 接口要求 適用場景
SD-SDI 720×576/25fps 270Mbps 常規 BNC（0-4GHz） 標清攝像機、老式監視器
HD-SDI 1920×1080/60fps 1.485Gbps 常規 BNC（0-4GHz） 高清演播室設備
3G-SDI 1920×1080/60fps（雙鏈路） 2.97Gbps 高頻 BNC（0-6GHz） 高清 3D 視頻傳輸
12G-SDI 3840×2160/60fps 11.88Gbps 超高頻 BNC（0-12GHz） 4K 超高清攝像機、電影制作
例如傳輸 4K/60fps 視頻，必須用 12G-SDI 協議 + 0-12GHz 超高頻 BNC 接口；若用常規 0-4GHz BNC 接口，速率僅支持到 2.97Gbps，畫面會出現嚴重丟幀，甚至無法傳輸。

2. 射頻協議速率：以 “頻率范圍” 替代 “數據速率”

射頻協議傳輸的是高頻載波信號，通常用 “頻率范圍” 衡量（而非數據速率），BNC 接口的頻率上限決定了可傳輸的射頻信號范圍：
  • 常規 BNC 接口：頻率上限 4GHz，適配 0-4GHz 射頻信號（如 2G/3G 基站測試、模擬電視信號）；
  • 高頻 BNC 接口：頻率上限 6-10GHz，適配 4-10GHz 射頻信號（如 4G 基站測試、衛星通信信號）；
  • 超高頻 BNC 接口：頻率上限 12GHz，適配 10-12GHz 射頻信號（如 5G 毫米波測試、雷達信號）。
某通信實驗室用常規 4GHz BNC 接口傳輸 6GHz 5G 測試信號，因頻率超上限，信號衰減達 1.5dB，測試數據誤差超 ±3%；換成 10GHz 高頻 BNC 接口后，衰減降至 0.5dB，誤差控制在 ±0.5% 以內。

3. 串行數據協議速率：低速為主，上限≤10Mbps

RS-422/RS-485 協議通過 BNC 接口傳輸時，速率受 “傳輸距離” 影響顯著，速率與距離呈反比：
  • 短距離（≤10 米）：速率上限 10Mbps，適配工業設備間短距高速數據交互（如 PLC 與變頻器控制指令）；
  • 中距離（10-100 米）：速率需降至 1-5Mbps，避免信號衰減導致數據誤碼；
  • 長距離（≥100 米）：速率需≤1Mbps，部分場景需搭配中繼器，確保數據穩定傳輸。
某工廠用 BNC 接口按 RS-422 協議傳輸數據，距離 50 米時仍按 10Mbps 速率傳輸，數據誤碼率達 1×10??；將速率降至 2Mbps 后，誤碼率降至 1×10??，滿足工業控制需求。

四、避坑提醒：BNC 接口協議應用的三個常見錯誤

錯誤 1：忽略阻抗匹配，50Ω 與 75Ω 混用
后果：用 50Ω BNC 接口傳輸 75Ω SDI 視頻信號，阻抗突變導致信號反射，畫面出現雪花、重影；
正確做法：視頻信號必選 75Ω BNC，射頻 / 數據信號必選 50Ω BNC，接口阻抗與設備阻抗嚴格一致。
錯誤 2：混淆信號格式，跨協議傳輸后果：將射頻測試信號（純載波）按 SDI 協議傳輸，接收端（如監視器）無法解析，無任何畫面輸出；
正確做法：先明確傳輸信號類型（視頻 / 射頻 / 數據），對應選擇 SDI / 射頻 / RS-422 協議，按協議要求封裝信號格式。

結語

BNC 接口協議的核心是 “按場景匹配信號格式與速率”—— 它不是通用接口，而是需結合視頻、射頻、數據等不同協議，精準適配傳輸需求的 “功能性接口”。忽視協議規范的 “隨意傳輸”，必然導致信號失真或設備故障，尤其是在高清、高頻場景中，協議匹配的重要性更為突出。
德索針對不同協議的 BNC 接口，均按對應標準設計（如 SDI 協議 BNC 阻抗 75Ω、頻率 0-12GHz，射頻協議 BNC 阻抗 50Ω、頻率 0-10GHz），確保協議兼容性。下次使用 BNC 接口前，先理清 “信號類型、協議要求、速率 / 頻率上限”，或咨詢技術顧問，就能避開協議坑，保障傳輸穩定。
? 德索精密工業射頻連接器技術工程師 老吳
?? 專做 “協議精準適配” 的 BNC 接口，只提供 “格式匹配、速率達標” 的專業級產品

射頻同軸連接器BNC：通信基站射頻信號傳輸應用

/在： /通過：
通信基站調試時，常遇到這樣的問題：用普通連接器傳輸射頻信號，基站接收靈敏度驟降，換成 BNC 連接器后信號穩定性顯著提升 —— 很多人忽視了 BNC 連接器的射頻特性優勢，它憑借低損耗、高屏蔽、抗振動的設計，成為基站射頻信號傳輸的關鍵部件。在基站的信號收發、測試校準、設備互聯場景中，BNC 連接器直接影響信號傳輸質量，絕非 “通用連接器” 可替代。今天就從 “基站應用場景、核心適配優勢、選型與安裝要點” 三個維度，講透 BNC 連接器在通信基站射頻傳輸中的應用關鍵，幫你避開信號損耗、干擾等問題。



一、先搞懂：BNC 連接器在基站的三大核心應用場景

通信基站的射頻信號傳輸鏈路中，BNC 連接器主要用于 “信號收發端互聯、測試校準、設備內部連接”，每個場景都有明確功能定位：

1. 基站天饋系統：信號收發端的 “橋梁”

天饋系統是基站與外界通信的核心，BNC 連接器用于低功率射頻信號的互聯，比如：
  • 基站室內分布系統中，將微基站的射頻輸出信號（如 2.6GHz LTE 信號）連接到功分器、耦合器，再分送至各室內天線；
  • 小型宏基站的射頻模塊與低功率天線之間的連接，傳輸功率≤50W 的射頻信號，確保信號覆蓋穩定。
這類場景中，BNC 連接器需長期承受室外或機房環境的溫度變化（-40℃~85℃），其耐溫、防水設計（多為 IP67 等級）能避免信號因環境因素中斷 —— 某運營商在南方多雨地區的基站，用普通連接器時因進水導致信號中斷率達 3%，換成防水型 BNC 后中斷率降至 0.1%。

2. 基站測試校準：信號測量的 “精準接口”

基站部署或維護時，需用測試儀器（如頻譜分析儀、信號發生器）校準射頻參數，BNC 連接器是測試儀器與基站的標準接口，主要用于：
  • 測量基站射頻模塊的輸出功率、頻率誤差、雜散輻射，確保參數符合運營商規范；
  • 調試天饋系統的駐波比（VSWR），通過 BNC 連接器連接駐波儀，檢測信號反射情況，避免反射過大導致設備損壞。
測試場景對信號精度要求極高，BNC 連接器的低反射特性（電壓駐波比≤1.2）能減少測量誤差 —— 某第三方檢測機構用 BNC 連接器校準基站時，測量誤差僅 ±0.5%，遠低于普通連接器的 ±3%，確保測試數據準確。

3. 基站設備內部：模塊間的 “信號紐帶”

基站機房內的核心設備（如 BBU 基帶單元、RRU 射頻拉遠單元）內部，BNC 連接器用于低功率射頻信號的短距離傳輸，比如：
  • BBU 的時鐘模塊與射頻模塊之間的同步信號傳輸，確?；靖髂K時鐘一致；
  • RRU 內部的信號濾波單元與放大單元之間的連接，傳輸經過預處理的射頻信號，減少模塊間干擾。
設備內部空間緊湊，BNC 連接器的小型化設計（直徑約 12mm）能適配密集安裝，同時其金屬外殼的屏蔽效能（≥60dB）能隔絕機房內其他設備的電磁干擾 —— 某設備廠商在 RRU 內部用 BNC 連接后，模塊間信號干擾降低 20dB，設備運行穩定性顯著提升。

二、核心優勢：為什么基站射頻傳輸優先選 BNC 連接器？

對比普通射頻連接器，BNC 在基站場景的優勢集中在 “信號完整性、環境適應性、安裝便利性” 三點，直接匹配基站的嚴苛需求：

1. 低損耗 + 低反射：保障射頻信號 “無失真傳輸”

基站射頻信號（多為 0.8GHz~6GHz）對傳輸損耗和反射極為敏感，BNC 連接器的設計精準適配：
  • 低插入損耗：采用優質黃銅內導體（鍍金層厚度≥1μm）和聚四氟乙烯（PTFE）絕緣介質，在 2GHz 頻率下插入損耗≤0.3dB，遠低于普通連接器的 0.8dB，避免信號在傳輸中過度衰減；
  • 低電壓駐波比（VSWR）：內導體與外導體的同軸度誤差≤0.02mm，接口匹配精度高，VSWR≤1.2（1GHz 以下），減少信號反射 —— 某 5G 基站用 BNC 傳輸 3.5GHz 信號時，反射功率占比≤1%，遠低于普通連接器的 5%，確保信號有效傳輸。

2. 高屏蔽 + 抗振動：適配基站復雜運行環境

基站環境存在電磁干擾多、振動頻繁（如機房空調振動、室外風振）等問題，BNC 的結構設計能應對這些挑戰：
  • 高屏蔽效能：采用雙層金屬外殼（內層黃銅 + 外層鍍鎳），屏蔽效能≥60dB，能隔絕機房內變頻器、服務器的電磁干擾，以及室外的射頻雜波，避免信號被干擾失真；
  • 抗振動性能：卡口式連接結構（插入后旋轉 1/4 圈鎖定）能承受 10Hz~2000Hz 的振動，連接拉力≥15N，不會因振動導致接口松動 —— 某高鐵沿線的基站，用 BNC 連接后，因振動導致的信號中斷每月僅 0.2 次，遠低于普通連接器的 2 次。

3. 標準化 + 高兼容：降低基站部署與維護成本

BNC 連接器遵循 IEC 61169-8 國際標準，在基站場景中具備強兼容性：
  • 接口標準化：不同廠商的 BNC 連接器（如德索、安費諾）可互相通用，無需擔心設備接口不匹配，降低基站部署時的選型難度；
  • 插拔壽命長：內導體鍍金層耐磨，插拔壽命達 500 次以上，基站維護時反復插拔也不易損壞，減少更換成本 —— 某運營商統計，用 BNC 連接器的基站，年均連接器更換成本比用普通連接器低 40%。

三、應用要點：基站場景下 BNC 連接器的選型與安裝規范

要讓 BNC 連接器發揮最佳性能，需按 “場景需求選型、規范安裝”，避免因選型錯誤或安裝不當導致問題：

1. 選型：按 “傳輸頻率、功率、環境” 精準匹配

基站不同場景對 BNC 的要求不同，需重點關注三個參數：
  • 傳輸頻率：
    • 2G/3G 基站（頻率 0.8~2.1GHz）：選常規 BNC（工作頻率 0~4GHz），如德索 DS-BNC-501；
    • 4G/5G 基站（頻率 2.6~6GHz）：選高頻 BNC（工作頻率 0~12GHz），如德索 DS-BNC-502，避免高頻下損耗驟增；
  • 額定功率：
    • 低功率場景（如測試校準、設備內部連接，功率≤10W）：選普通功率 BNC（額定功率 50W@2GHz）；
    • 中功率場景（如天饋系統，功率 10~50W）：選高功率 BNC（額定功率 100W@2GHz），內導體截面積需≥1.5mm2；
  • 環境適應性：
    • 室外場景（如天饋系統）：選防水型 BNC（IP67/IP68），外殼帶密封圈，避免雨水、粉塵進入；
    • 高溫場景（如機房機柜內）：選耐高溫 BNC（耐溫 – 40℃~125℃），絕緣介質用耐高溫 PTFE，避免高溫下絕緣失效。

2. 安裝：按 “規范操作” 避免信號隱患

基站安裝 BNC 連接器時，需注意三個關鍵步驟：
  • 清潔接口：安裝前用酒精棉擦拭 BNC 的內導體和外導體接口，去除油污、氧化層，避免接觸不良導致信號損耗 —— 某基站維護時發現，接口氧化導致插入損耗增加 0.5dB，清潔后恢復正常；
  • 正確鎖定：插入后順時針旋轉 1/4 圈，聽到 “咔嗒” 聲說明鎖定到位，避免半鎖定狀態（接口未完全貼合），否則會因振動導致松動；
  • 防水處理：室外安裝防水型 BNC 時，需在接口處纏繞防水膠帶（如 3M Scotch 2220），覆蓋接口與線纜連接處，增強防水效果，避免雨水從線纜縫隙滲入。

3. 維護：定期檢查避免性能衰減

基站日常維護中，需對 BNC 連接器做兩項檢查：
  • 外觀檢查：查看外殼是否破損、密封圈是否老化，若密封圈變硬或開裂，需及時更換，避免防水失效；
  • 性能測試：用駐波儀檢測接口的 VSWR，若 VSWR＞1.5，說明接口接觸不良或損壞，需拆解清潔或更換連接器 —— 某基站維護時發現，VSWR 達 1.8，拆解后發現內導體有氧化層，清潔后 VSWR 恢復至 1.1。

四、避坑提醒：基站應用中常見的三個錯誤，一定要避開

  1. 錯誤 1：高頻基站用常規 BNC（0~4GHz）

    ?后果：5G 基站頻率多為 3.5~6GHz，常規 BNC 在 6GHz 下損耗達 0.8dB，信號衰減嚴重，影響覆蓋范圍；
    ?正確：5G 基站選高頻 BNC（0~12GHz），如德索 DS-BNC-502，6GHz 下損耗≤0.5dB，滿足高頻傳輸需求。
  2. 錯誤 2：室外場景用非防水 BNC

    ?后果：雨水滲入接口會導致短路，甚至燒毀基站射頻模塊，某運營商曾因該問題損失 10 余臺 RRU；
    ?正確：室外天饋系統、戶外微基站必選 IP67 及以上防水 BNC，安裝后做防水測試（如淋水測試）。
  3. 錯誤 3：維護時暴力插拔 BNC

    ?后果：卡口結構易損壞，導致接口無法鎖定，連接松動后信號中斷；
    ?正確：插拔時輕推旋轉，避免強行拉扯，損壞后需整體更換連接器，不可勉強使用。

結語：

在通信基站的射頻信號傳輸中，BNC 連接器不是 “可選部件”，而是保障信號質量、設備穩定的 “關鍵一環”。它的低損耗、高屏蔽、抗環境干擾特性，精準匹配基站的嚴苛需求，尤其是在 5G 基站高頻化、小型化的趨勢下，BNC 的優勢更突出。
?德索針對基站場景設計的 BNC 連接器，均通過 3000 小時耐溫、500 次插拔、IP67 防水測試，能適配不同頻段、功率的傳輸需求。下次基站部署或維護時，按 “場景選參數、規范做安裝、定期查性能” 的原則用 BNC，就能避開信號隱患，讓基站穩定運行。
?? 德索精密工業射頻連接器技術工程師 老吳
??? 專做 “基站射頻適配” 的 BNC 連接器，只提供 “低損耗、高可靠” 的通信級產品

安裝BNC母頭必知：規避信號損耗的操作細節與要點

/在： , /通過：
“師傅，同樣是裝 BNC 母頭，為啥我裝的信號衰減比別人大一半？步驟看著都對，問題到底出在哪？”
在射頻布線車間，BNC 母頭安裝是出了名的 “細節活”—— 新手常覺得 “接上線、擰好殼就行”，卻容易忽略剝線精度、屏蔽層貼合度、針芯接觸壓力這些關鍵環節。可對射頻設備來說，哪怕 0.5dB 的信號損耗，都可能讓測試數據跑偏、監控畫面出現雪花。其實 BNC 母頭安裝的核心邏輯很簡單：通過精準操作減少 “接觸間隙” 和 “阻抗突變”，每一個細節都在為 “低損耗傳信號” 服務。今天就從工程師視角，拆解 5 個避損耗的關鍵操作，幫你把 BNC 母頭裝得又穩又好。

一、前置準備：選對 “適配套件”，從源頭堵死損耗隱患

不少人安裝前不核對套件適配性，拿錯電纜或工具，直接給信號損耗埋下伏筆。裝 BNC 母頭前，必須確認 “三件套” 匹配，缺一不可：
套件類型 適配要求 信號損耗風險點
1. BNC 母頭 阻抗與設備嚴格匹配（50Ω 適配射頻測試，75Ω 適配視頻傳輸），外殼優先選黃銅材質（屏蔽性優于鋅合金） 用 75Ω 母頭接 50Ω 射頻設備，信號反射率會飆升至 20% 以上；鋅合金外殼屏蔽衰減不足，外界干擾易滲入
2. 同軸電纜 線徑與母頭孔徑匹配（如 RG-58 配小型母頭，RG-6 配大型母頭），阻抗與母頭保持一致 線徑不匹配會導致屏蔽層無法貼合母頭，接觸間隙變大；阻抗混裝直接引發信號反射，衰減翻倍
3. 專用工具 帶電纜規格刻度的同軸剝線鉗（保證剝線精度）、BNC 專用壓接鉗（控制接觸壓力） 普通剝線鉗易劃傷中心導體，導致傳輸路徑變窄；用尖嘴鉗壓接會壓力不均，接觸電阻飆升 10 倍以上
之前有個客戶踩過典型的 “適配坑”：用 RG-6 粗電纜裝小型 BNC 母頭，電纜塞不進只能剪一半屏蔽網，結果信號衰減從 0.2dB 竄到 0.8dB—— 可見安裝前核對母頭、電纜規格，比后續補救更重要。

二、關鍵細節 1：剝線 “三不原則”，避免阻抗突變

剝線是安裝的 “第一道關口”，同軸電纜的 “外層膠皮 – 屏蔽層 – 內絕緣層 – 中心導體” 四層結構，任何一層剝錯都會打破阻抗平衡，引發信號損耗，必須嚴守 “三不原則”：

1. 不剝傷中心導體

調剝線鉗至對應電纜的 “內芯檔位”，力度以 “剛好切斷內絕緣層、不劃傷銅芯” 為準。若內芯被剝出劃痕，傳輸截面積變小，電阻會增加 10%-15%，信號衰減隨之變大。新手可以先用廢電纜練手，直到能剝出無劃痕、無變形的內芯。

2. 不剪短屏蔽層

屏蔽層剝出長度需與母頭 “屏蔽壓接區” 匹配（常規 6-8mm），絕不能為了好裝而剪短。屏蔽層太短會導致與母頭接觸面積不足，屏蔽效果下降 30% 以上，車間電機、電線的電磁干擾會直接侵入。之前有客戶把屏蔽層剪到 3mm，結果監控畫面滿是橫紋，補接至 8mm 后干擾立馬消失。

3. 不剝歪內絕緣層

內絕緣層要剝得平整，切面與中心導體垂直，不能歪扭。內絕緣層歪斜會導致內芯與母頭針芯 “偏移接觸”，從 “面接觸” 變成 “點接觸”，接觸電阻瞬間變大。剝線后可以對著光線檢查，確保內絕緣層切面無傾斜、無毛刺。

三、關鍵細節 2：屏蔽層 “貼緊不松散”，阻斷干擾損耗

屏蔽層是信號的 “防護盾”，若處理松散，會出現 “屏蔽漏洞”，外界干擾直接侵入，增加信號損耗。正確操作分兩步：

1. 整理屏蔽層：不散絲、不重疊

把剝出的屏蔽網（銅網 + 鋁箔）理順，用手指輕輕搓成圓形，確保無散絲、不重疊；鋁箔要貼緊銅網，不能起皺或撕破 —— 鋁箔破損會形成 “干擾入口”，車間里的高頻雜波會順著漏洞滲入。若有少量散絲，直接用剪刀剪掉，避免散絲碰到中心導體引發短路。

2. 壓接屏蔽層：壓力 “夠而不爆”

用 BNC 壓接鉗的 “六邊形屏蔽槽” 壓接，壓力以 “屏蔽層緊緊貼住母頭壓接區、無松動，且母頭外殼不變形” 為標準。壓力太小，屏蔽層與母頭有間隙，屏蔽衰減不足；壓力太大，母頭外殼會擠壓內絕緣層，打破阻抗平衡。優質壓接鉗自帶壓力限位，新手按鉗柄指示力度操作即可，不用怕壓爆。

四、關鍵細節 3：針芯 “對準無偏移”，減少接觸損耗

母頭針芯是信號傳輸的 “核心通道”，針芯與電纜內芯接觸不良，會直接導致接觸電阻變大，信號損耗劇增，安裝時要注意兩點：

1. 針芯插入 “到底不偏移”

把電纜內芯完全插入母頭針芯的 “接線孔”，直到內絕緣層緊緊貼住針芯底部的臺階，不留任何間隙。內芯插入太淺，接觸面積變小，電阻會增加；插入偏移，針芯受力不均，長期使用后易松動。插好后可以輕輕拽一下電纜，若針芯不晃動，說明插到位了。

2. 壓接針芯 “力度均勻”

用壓接鉗的 “圓形針芯槽” 壓接，壓接時確保鉗口與針芯垂直，力度均勻。壓接后檢查針芯是否彎曲 —— 針芯彎曲會導致與插頭 “錯位接觸”，信號時斷時續。之前有個客戶壓接時鉗口歪了，針芯彎成 15°，結果插頭插不緊，重新壓接后信號才恢復穩定。

五、關鍵細節 4：外殼安裝 “擰緊不松動”，強化整體屏蔽

母頭外殼不只是保護殼，還能增強屏蔽完整性，安裝時若擰不緊，會出現 “屏蔽縫隙”，干擾信號趁機滲入：

1. 外殼 “先套后擰”，順序別錯

剝線前必須把外殼套在電纜上，絕不能裝完母頭主體再套 —— 順序錯了外殼卡在內絕緣層上，只能拆了重剝線，白忙活半小時。套外殼時注意螺紋方向，確保最后能順暢擰在母頭主體上。

2. 擰緊 “手擰到位，不借工具”

用手順時針擰外殼，直到擰不動即可，不用借助尖嘴鉗、扳手等工具。工具擰太緊會導致外殼變形，擠壓內部結構，反而破壞阻抗穩定性；擰太松則外殼與母頭主體有間隙，屏蔽不完整。新手可以記?。菏謹Q到 “需要稍用力才能再轉半圈”，就是最佳力度。

六、安裝后必做：2 步測試，確認無信號損耗

裝完不能直接用，必須做 2 步測試，把信號損耗風險排除：
  1. 通斷測試：用萬用表通斷檔，一端接母頭針芯，一端接電纜另一端的中心導體，通斷正常說明信號路徑通暢；若不通，檢查針芯是否壓接到位、內芯是否被剝斷。
  2. 阻抗測試：用阻抗測試儀測母頭與電纜的整體阻抗，誤差需控制在 ±2Ω 以內（如 50Ω 母頭，實測 48-52Ω 為合格）。若阻抗偏差大，檢查內絕緣層是否剝歪、屏蔽層是否接觸不良。

結語：安裝 BNC 母頭，細節決定損耗

很多人覺得 BNC 母頭安裝 “簡單”，卻忽略了剝線、屏蔽層、針芯這些 “小細節”—— 可正是這些細節的偏差，會累積成明顯的信號損耗。記住 “選對套件、精準剝線、貼緊屏蔽、對準針芯、擰緊外殼、安裝后測試” 這六步，就能最大限度減少損耗，讓 BNC 母頭發揮最佳傳輸效果。下次安裝別圖快，按細節一步步來，信號穩定才是真高效。
? 老周?射頻布線車間工程師
?? 聊 BNC 母頭安裝，也講射頻信號傳輸的實操干貨

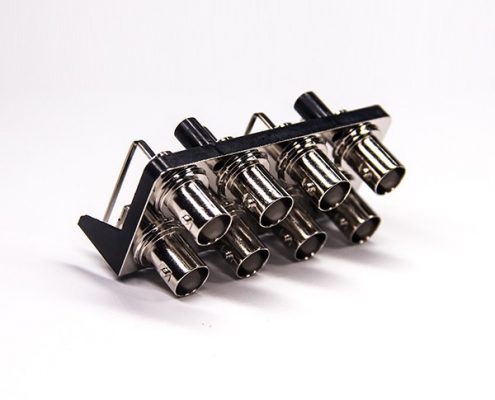

解析BNC插座核心作用：為射頻設備搭建可靠信號通路

/在： , , , , , , , /通過：
“師傅，為啥射頻設備非得用 BNC 插座？普通插座不能傳信號嗎？”
在射頻測試車間里，BNC 插座是連接示波器、信號發生器、雷達模塊的 “關鍵橋梁”。新人常疑惑它的特殊性 —— 明明看著和普通插座差別不大，卻能在高頻場景下穩定傳信號。其實 BNC 插座的核心價值，就在于解決射頻設備 “信號易衰減、易受干擾” 的痛點，從結構設計到性能參數，每一處都為 “可靠傳信號” 服務。今天就從工程師視角，拆解 BNC 插座的三大核心作用，帶你看懂它為啥是射頻設備的 “標配”。

一、核心作用一：阻抗匹配，減少射頻信號反射

射頻信號最怕 “阻抗不匹配”—— 信號在插座與電纜的連接處反射，會導致信號衰減、測試數據不準。而 BNC 插座的核心設計，就是通過精準阻抗控制，讓信號 “順暢通過”。
市面上的 BNC 插座分 50Ω 和 75Ω 兩種：50Ω 款適配射頻測試設備（如示波器、信號發生器），75Ω 款適配視頻傳輸設備（如監控攝像頭）。它的內部導體采用純銅或銅鍍銀材質，外殼與屏蔽層緊密貼合，能將阻抗誤差控制在 ±2Ω 以內。去年有個客戶用普通插座接射頻模塊，測試信號反射率達 25%，換成 50Ω BNC 插座后，反射率直接降到 3% 以下，測試數據立馬精準。
對射頻設備來說，BNC 插座就像 “信號的導航儀”，通過精準阻抗匹配，避免信號走 “回頭路”，確保高頻信號（最高支持 11GHz）傳輸時衰減最小。

二、核心作用二：屏蔽抗干擾，隔絕外部電磁干擾

射頻信號很 “敏感”—— 車間里的電機、電線產生的電磁干擾，會讓信號 “變味”。BNC 插座的雙層屏蔽設計，能為信號搭建 “防護盾”。
它的外殼用黃銅鍍鎳材質，內部有獨立屏蔽腔，當電纜插入時，屏蔽層會與插座外殼緊密接觸，形成完整的屏蔽回路。實測數據顯示，優質 BNC 插座的電磁屏蔽衰減≥90dB，能有效隔絕外界干擾。之前有個客戶在電機車間測試射頻模塊，用普通插座時信號雜波多，換成 BNC 插座后，雜波完全消失，模塊正常工作。
在工業環境或多設備密集場景，BNC 插座的抗干擾能力尤為關鍵，它能確保射頻信號不受 “鄰居設備” 影響，保持穩定傳輸。

三、核心作用三：機械穩固，適應高頻設備頻繁插拔

射頻測試中，插座需要頻繁插拔（如每天測試幾十次樣品），普通插座用幾個月就會松動，而 BNC 插座的機械結構設計，能承受高頻次插拔且保持穩定。
它采用 “卡口式鎖定” 結構 —— 插入時旋轉 90° 即可鎖定，拔插力控制在 10-15N 之間，既不會太松導致接觸不良，也不會太緊導致插拔困難。同時，插座的針芯采用耐磨材質，插拔壽命可達 500 次以上。車間里的 BNC 插座，即使每天插拔 20 次，用 1 年多依然接觸良好，沒有出現松動問題。
對需要頻繁測試的射頻設備來說，BNC 插座的穩固性直接決定了工作效率，能減少因插座松動導致的返工，降低維護成本。

四、選 BNC 插座別踩坑：記住這 3 點

要讓 BNC 插座充分發揮作用，選型時得避開這些誤區：
  1. 別混用阻抗：射頻測試選 50Ω，視頻傳輸選 75Ω，混裝會導致信號反射，比如用 75Ω 插座接示波器，測試數據會偏差；
  2. 優先選工業款：民用 BNC 插座屏蔽性差，使用壽命短，射頻設備要選帶工業認證的款式，確保屏蔽衰減≥85dB；
  3. 檢查插拔力：優質 BNC 插座插拔順暢，無卡頓感，若插拔過緊或過松，可能是內部結構不合格，別購買。

結語：BNC 插座，射頻設備的 “信號守護者”

對射頻設備來說，BNC 插座不是 “普通連接件”，而是確保信號可靠傳輸的 “關鍵一環”—— 它通過阻抗匹配減少信號反射，用屏蔽設計隔絕干擾，靠穩固結構適應頻繁插拔。選對、用好 BNC 插座，才能讓射頻設備發揮最佳性能，避免因信號問題導致的測試失誤或設備故障。下次再看到射頻設備上的 BNC 插座，就知道它背后藏著這么多 “信號保護” 的設計了。
? 老周?射頻測試車間工程師
?? 聊 BNC 插座技術，也講射頻設備實操干貨

BNC 連接器耐壓：原理、重要性與應用場景

/在： /通過：

BNC（Bayonet Neill-Concelman）連接器作為電子設備連接中的關鍵組件，其耐壓性能對系統的穩定運行至關重要。從基本結構來看，BNC連接器由中心針、絕緣體和外殼組成，其中絕緣體不僅隔離中心針與外殼以避免信號短路，還直接決定了連接器的耐壓能力?？谑皆O計使得BNC連接器在需要快速插拔的場景中表現出色，如監控系統和測試儀器。

耐壓的重要性

保障信號完整性：在高頻信號傳輸過程中，若電壓超過BNC連接器的耐壓極限，可能會導致電弧放電，破壞信號的完整性，造成數據誤碼或丟包。例如，在廣播電視信號傳輸中，這會導致畫面花屏或聲音卡頓，嚴重影響用戶體驗。

確保設備與人身安全：面對電壓波動或浪涌，耐壓不足的BNC連接器容易被擊穿，進而損壞設備甚至引發電氣火災。合格的耐壓性能是保護操作人員免受漏電威脅的重要防線。

影響耐壓的因素

  • 材料品質：高品質絕緣材料（如聚四氟乙烯）能夠承受更高的電場強度，提升耐壓性能。
  • 制造工藝精度：精密的裝配可以保證均勻的電場分布，避免局部電場強度過高。
  • 環境因素：潮濕和高溫會降低絕緣材料的性能，影響耐壓穩定性。

行業標準與測試方法

為了確保BNC連接器的耐壓性能符合要求，行業通常采用耐壓測試儀進行檢測，根據不同的應用需求設定耐壓標準，工業級產品需達到數百伏乃至上千伏的耐壓水平。

提升耐壓的策略

通過新材料的研發和高精度制造工藝的應用，可以不斷提高BNC連接器的耐壓能力。同時，用戶在選型時應選擇有質量認證的品牌，確保產品的可靠性和安全性。

總之，BNC連接器的耐壓性能不僅是技術規格的一部分，更是系統安全運行的基礎。在設計、制造和使用過程中，必須重視這一關鍵特性，以確保信號的無損傳輸及設備和人員的安全。對于追求高質量連接解決方案的企業而言，選擇具備優良耐壓性能的BNC連接器，就是選擇了更加穩定和安全的未來。

BNC連接器和RCA連接器有什么區別？

/在： /通過：

BNC連接器和RCA連接器有什么區別

關于BNC連接器和RCA連接器之間的區別是什么，可能一些人不太了解，二者之間既有相似之處，又有著不同之處，各有各的優勢與劣勢，下面電蜂優選就為您介紹一下BNC連接器和RCA連接器存在什么區別，讓您在今后的工作中更好的選擇以及采購這兩款產品。

1、BNC連接器

BNC接口主要用于傳輸視頻信號，RCA主要用于傳輸音頻信號。 不同的接口有不同的優點和功能。 另外，由于BNC接口的特殊設計，連接非常緊密，不用擔心接口松動、接觸不良。

BNC連接器是一種不同于普通15針D-SUB標準連接器的特殊顯示接口。 它由RGB三基色信號和五個獨立的信號連接器組成，用于行同步和場同步。 主要用于連接工作站等需要高掃描頻率的系統。 BNC連接器可以隔離視頻輸入信號，使信號之間的干擾降低，信號帶寬比普通D-SUB更大，可以達到最佳的信號響應效果。

2、RCA接頭

RCA接口實現音視頻分離傳輸，避免了因音視頻混合干擾導致畫質下降。 目前音視頻設備上應用最廣泛的接口，幾乎每一個音視頻設備都提供這種接口。
RCA俗稱蓮花插座。 幾乎所有的電視和 DVD 播放器都有這個接口。 它不是專門為任何一種接口設計的，它既可以用于音頻信號也可以用于普通視頻信號，它也是DVD組件（YCrCb）的插座，但數量是三個。 RCA 連接器是迄今為止最常見的音頻/視頻端子。 兩線制接線端子早在收音機時代就由RCA錄音公司發明。 還有一個老掉牙又奇怪的名字叫“唱盤”接頭。

RCA端子采用同軸傳輸信號，中心軸用于傳輸信號，外接觸層用于接地，可用于傳輸數字音頻信號和模擬視頻信號。RCA音頻端子通常用不同的顏色成對標記：右聲道為紅色，左聲道為黑色或白色。在某些情況下，中央和環繞聲道電纜采用顏色編碼以方便區分接線，但整個系統中的所有 RCA 連接器在電氣上都是相同的。一般來說，RCA立體聲音頻線是一組左右聲道，每個聲道從外觀上看是一條線。

BNC連接器和RCA連接器有什么區別

通過上面的介紹，大家應該已經對“BNC接口和RCA接口有什么區別”有了一定的了解。BNC接口和RCA接口的常識是電子元器件從業者必備的基礎知識。如果您想了解更多關于BNC接口和RCA接口的知識，請登錄我們的官網，每天更新bnc接口相關產品，滿足您的訂購和查看需求。選擇德索五金電子，品質保障，服務放心！

Portfolio Items
